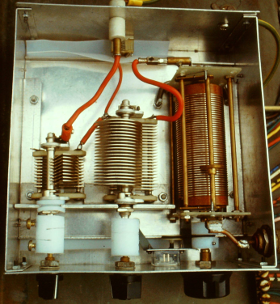

In den Bildern hier rechts oben: Mein Eigenbau-Antennen-Netzwerk mit Verschaltungs-Variante für Antennen die mehr als 50 Ohm Eingangs-Blindwiderstand besitzen. Ein Luftdreh-Kondensator, teflongelagert liegt in Serie am heißen Ende der Rollspule an und am gleichen Punkt ist über Bananenstecker ein geerdeter Luftdreko eingesteckt. (Siehe Schaltplan)






Zum Anschluß einer Antenne mit weniger als 50 Ohm wird einfach der Bananenstecker des auf GND liegenden Paralellkondensators zum 50-Ohm-Ende der Rollspule umgesteckt. In die jetzt freigmachte, leere Messinghülse wird der Bananenstecker eingesteckt, der mit der Keramik-Durchführung des Antennenports verbunden ist. Es entsteht dadurch ein halbes Phi-Filter, auch Tiefpass genannt. Der PTFE gelagerte Serienkondensator wurde damit aus dem Schwingkreis genommen. Ein im Zwischenboden verschraubter Sandwich-Kondensator, bestehend aus zwei Teflonfolien je 550 Mikrometer in der Stärke, somit Hochspannungsfest und einer zum Paralelkondensator zuschaltbaren Messigfolie. Als Erweiterung wirksam im Grenzwellen- und Mittelwellen- Bereich.

Amateurfunk DL3MFW



Der genaue Stationsstandort

Lat 48.1926N, Lon 12.7863E

ist auf maps.google.de und plus.google.com jeweils mit der Sucheingabe DL3MFW zu finden

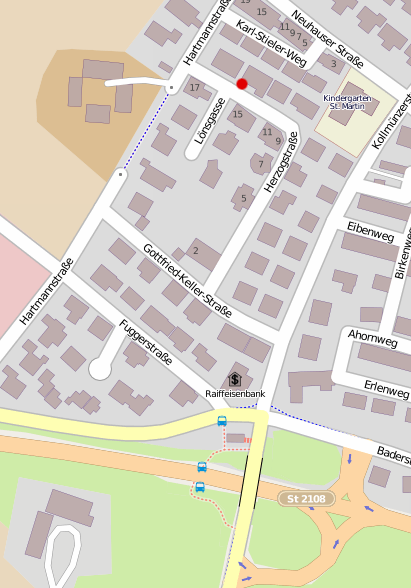

Zur Orientierung hier die Strassenkarte von OpenStreetMaps.org, Bild unten

Ich verwende grundsätzlich nur dieses Kartenmaterial für Veröffentlichungen im Internet, da es unter GNU-Lizenz erarbeitet wurde und man deshalb vor räuberischen Abmahn- Unternehmen geschützt ist






SK_520.pnp






Hier sitzt ON4UN in seinem Shack in Belgien, lesen Sie dazu BITTE den Morsetext! Sein Buch ist ein einmaliges Nachschlagewerk. Weiterer Homebrewstuff am QTH hier sind ein 14,2 Volt DC-Powersupply mit L200-Penta-IC und 10A PNP als Vorschalttransistor, der weil auf einem Kühlkörper mit dem L200 montiert ist, durch diesen Themperaturgeschützt wird. Ein Antennaskope, Dommyloads, Verschiedenste Antennen u.v.m. Eigenbau Sandwich Kondensator (Siehe Antennen- Netzwerk rechts oben). Die Werte eines HF-Antennanetworks kann man im Buch Lowband DXing von ON4UN und Standardwerken von Rothammel, Auerbach, Diefenbach u. Geyrhalter nachlesen, oder nimmt den Knopf - An den Autor




Eine ähnliche QSL-Karte kann bei mir per E-mail als PDF angefordert werden, die ist schnell am PC gestrickt - meine restliche Freizeit brauche ich zur HF-Konstruktion
